大管道流量測量用插入式流量計還是管道式流量計？

日期：2025-08-19 點擊量：

在大管道（通常指DN≥300mm）流量測量中，插入式與管道式流量計的選擇需綜合測量精度、成本效益、安裝條件及維護需求等多維度因素。以下是系統性技術對比與選型指南：

一、核心性能對比

評估維度	插入式流量計	管道式流量計
精度	±1.5%~5% FS（流場敏感）	±0.5%~1% R（全截面測量）
量程比	10:1（受流速分布影響）	100:1（如電磁/超聲波）
壓損	可忽略（＜0.01kPa）	顯著（孔板達30kPa，渦街≈5kPa）
耐壓等級	≤10MPa（受密封結構限制）	≤42MPa（整體鍛造）
適用管徑	DN300~DN3000（經濟優勢顯著）	DN15~DN3000（全范圍覆蓋）

注：FS（滿量程），R（讀數）

二、選型決策關鍵因子

1. 精度需求

貿易結算/工藝控制 → 選管道式（電磁/超聲波）

電磁流量計精度：±0.2%~0.5% R（ISO 20417）

超聲波時差法精度：±0.5%~1% R（API MPMS 5.8）

過程監控/趨勢分析 → 選插入式（熱式/渦街）

熱式插入計精度：±1.5%~3% FS（AGA Report No.11）

2. 經濟性分析

成本類型	DN500管道示例（單位：萬元）
設備采購	插入式：3~5；管道式：15~30
安裝費用	插入式：0.5（不停產安裝）；管道式：5（切割焊接）
生命周期維護	插入式：1/年；管道式：0.3/年

結論：管徑＞DN600時，插入式綜合成本可降低60%以上

3. 流場適應性

插入式必須滿足：

LupD≥10（直管段長度）DLup≥10（直管段長度）
vmaxvmin≤5（流速分布均勻度）vminvmax≤5（流速分布均勻度）

否則需采用多點插入矩陣（如4點互相關超聲）

管道式適用性：
耐受流態畸變（如電磁計對渦流不敏感）

4. 介質特性約束

介質類型	優選方案	禁用場景
高粘度流體（＞50cP）	管道式科氏力	插入式（信號衰減）
含固漿料	管道式電磁	插入式（磨損堵塞）
低溫液化氣	插入式熱式	管道式（冷收縮泄漏）

三、工程實施規范

1. 插入式安裝要點

插入深度公式：
Linsert=0.12D+0.5dp(dp=探頭直徑)Linsert=0.12D+0.5dp(dp=探頭直徑)
確保探頭位于管道中心區（流速最大點）

流向校準：
角度偏差≤±3°（采用激光定位儀）

密封方案：
高壓工況用液壓自緊密封（如Grayloc接頭）

2. 管道式特殊設計

縮徑優化：
當DN＞800時，采用文丘里管縮徑至DN300：

大直徑EMF電極布置：
6電極周向分布（消除流場不對稱誤差）

四、前沿技術應用

1. 插入式多傳感器融合

技術方案：
4支熱式探頭+1支壓力傳感器

算法：
Qm=∑i=14ki⋅ΔPi⋅ρiTi+f(Pavg)Qm=∑i=14ki⋅TiΔPi⋅ρi+f(Pavg)
流速分布重構精度＞95%

2. 管道式光纖傳感

分布式聲波傳感（DAS）：
沿管壁敷設光纖，解析流致振動頻譜

優勢：
耐溫800℃/耐壓100MPa（核級應用）

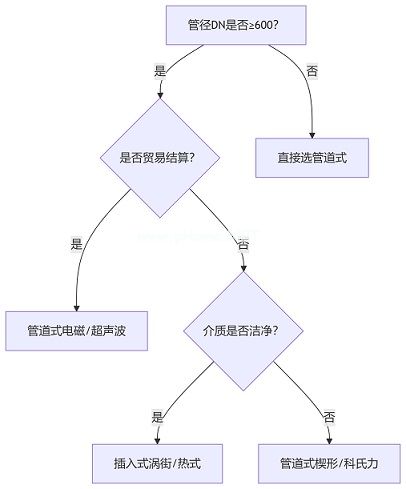

五、選型決策樹

六、典型場景推薦

工況	首選類型
電廠循環水（DN1000）	插入式超聲波
原油貿易計量（DN300）	管道式容積式
化工尾氣（DN800含塵）	管道式熱式質量
污水管網（DN1500）	插入式電磁流量計
